Описание

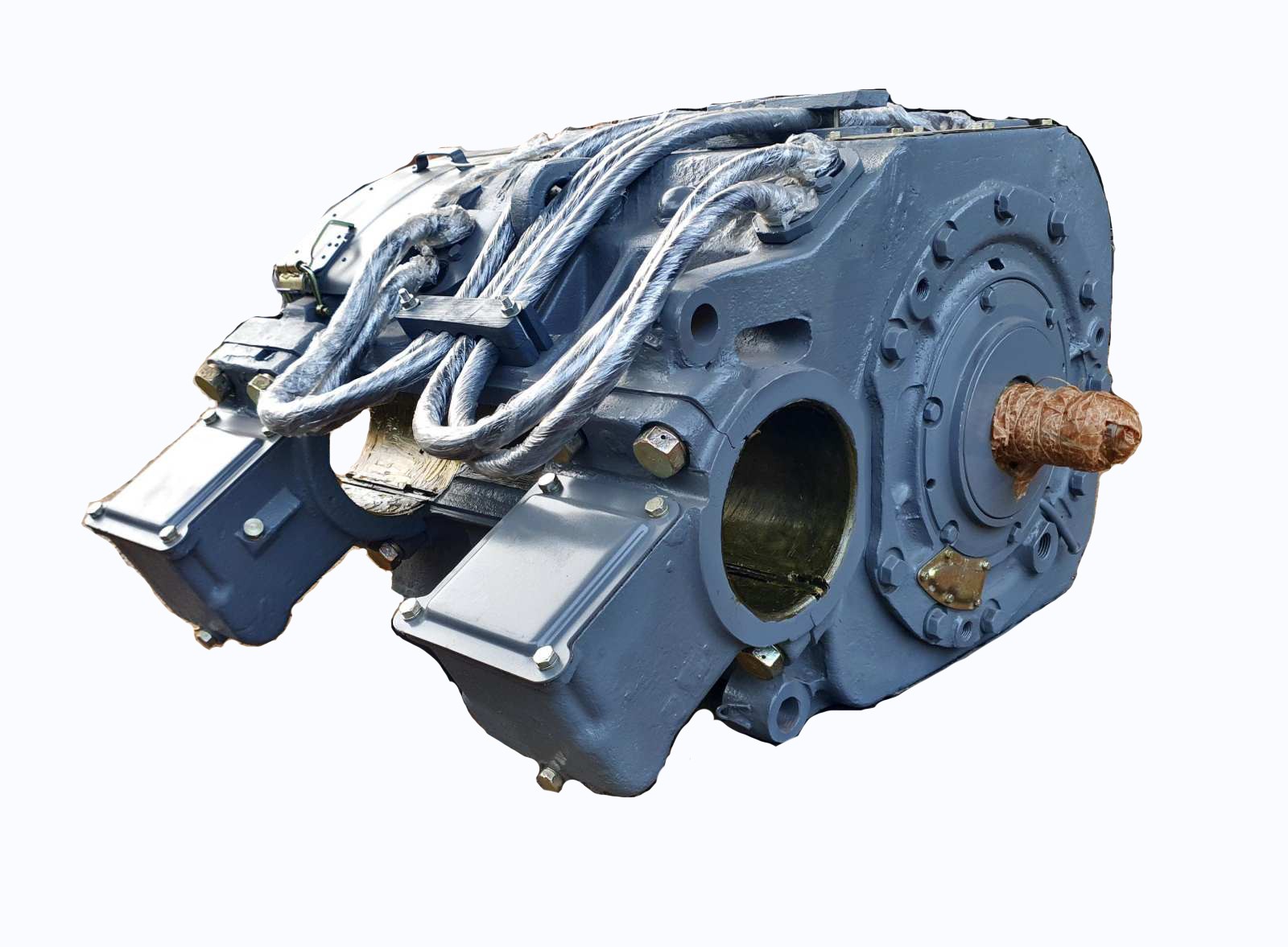

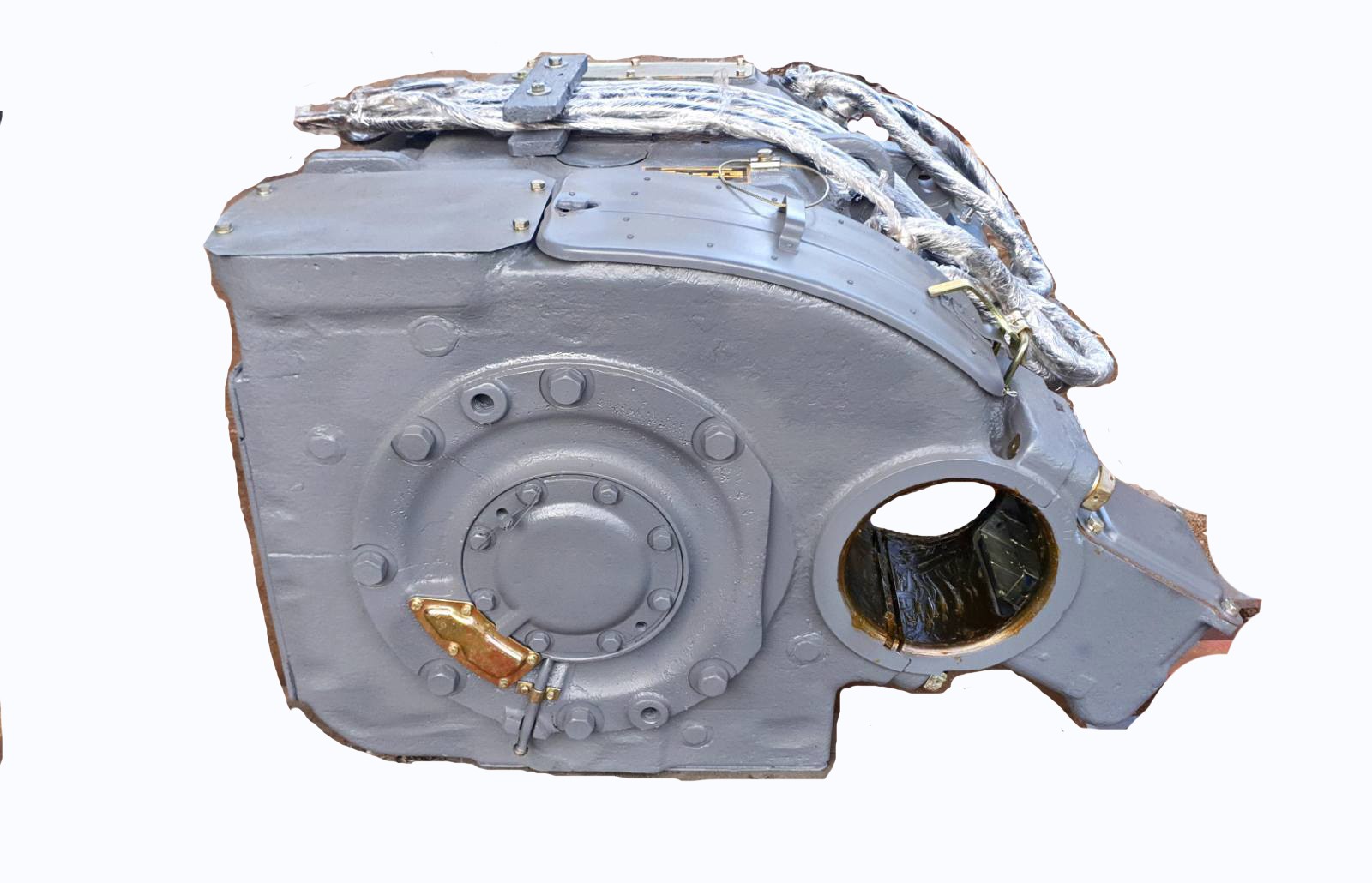

Тяговый электродвигатель ЭД-118А — электродвигатель постоянного тока последовательного возбуждения с четырьмя главными и четырьмя добавочными полюсами.

Условное обозначение двигателя ЭД-118АУ1

ЭД — электродвигатель;
118 — номер разработки;
А — модификация;
У1 — климатическое исполнение

ТЕХНИЧЕСКИЕ ДАННЫЕ ЭД-118А

Мощность, кВт — 305

Напряжение продолжительного режима низшее, В — 463

Напряжение продолжительного режима высшее, В — 700

Ток при низшем напряжении, А — 720

Ток при высшем напряжении, А — 476

Частота вращения в продолжительном режиме, об/мин — 585

Частота вращения максимальная, об/мин — 2290

КПД в продолжительном режиме, % — 91,5

Коэффициент возбуждения на первой ступени регулирования, % — 60

Коэффициент возбуждения на второй ступени регулирования, % — 36

Расход охлаждающего воздуха, м3/с — 1,33

Статическое давление охлаждающего воздуха, Па — 1570

Подвеска: — рамная

Масса, кг — 3100

Количество щеткодержателей — 4

Главные полюсы

Количество — 4

Добавочные полюсы

Количество — 4

Количество витков на полюс — 17

Якорь

Диаметр сердечника, мм — 493

Длина сердечника, мм — 420

Количество пазов — 54

Обмотка якоря — петлевая

Количество параллельных ветвей — 4

Количество катушек         — 54
