Цилиндрический редуктор Ц2-400(П)

Описание

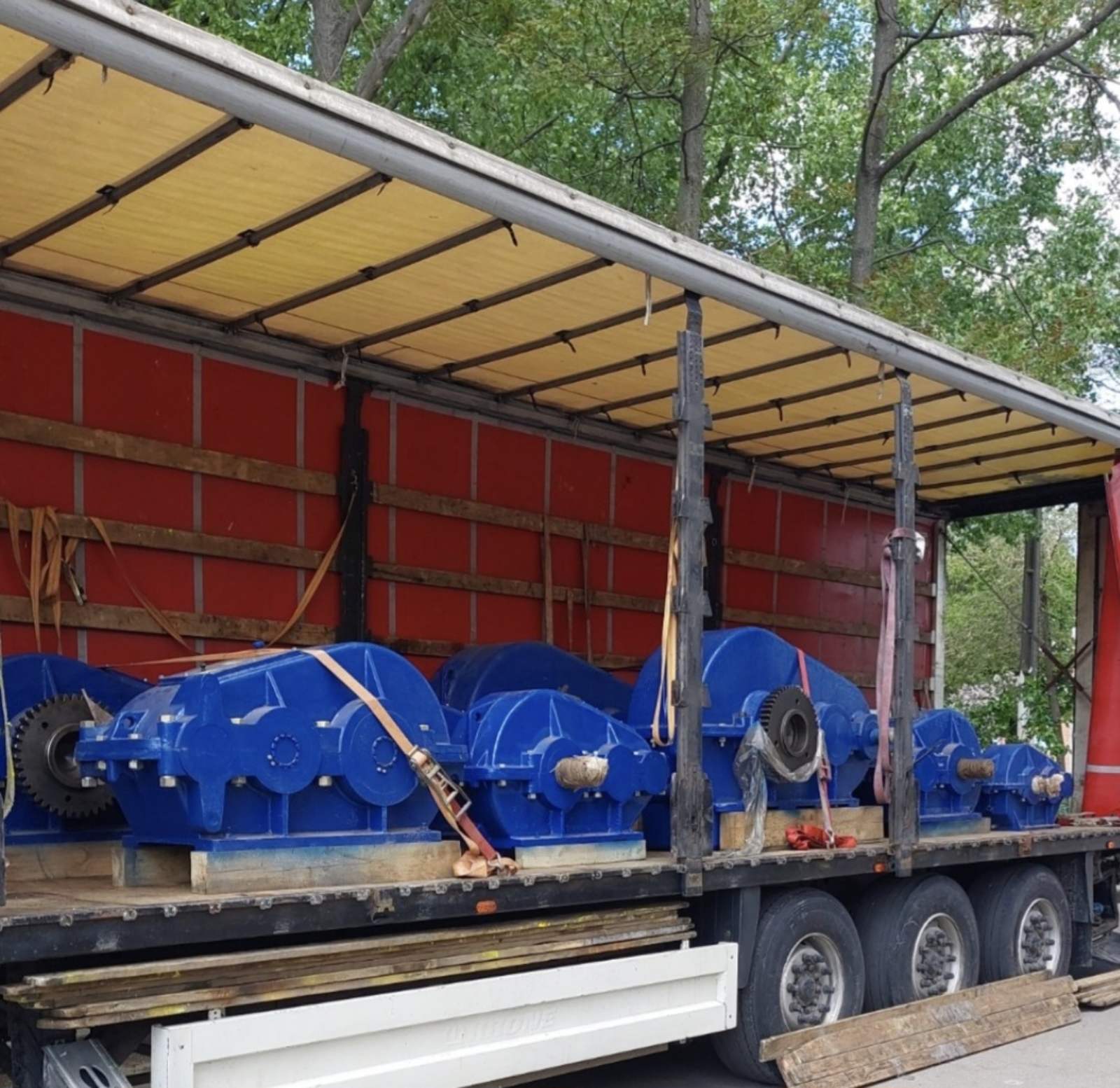

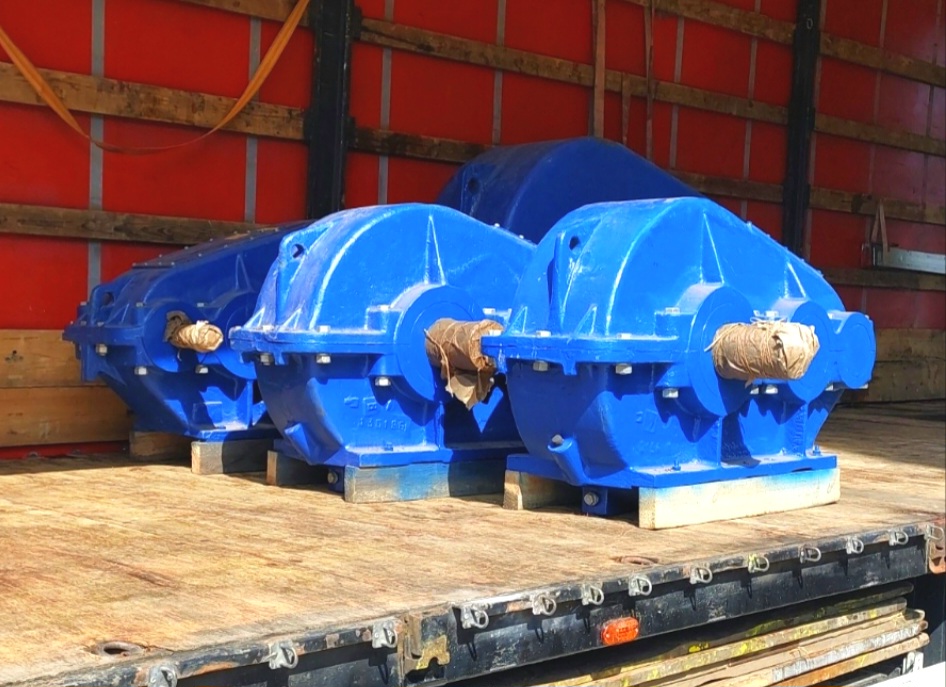

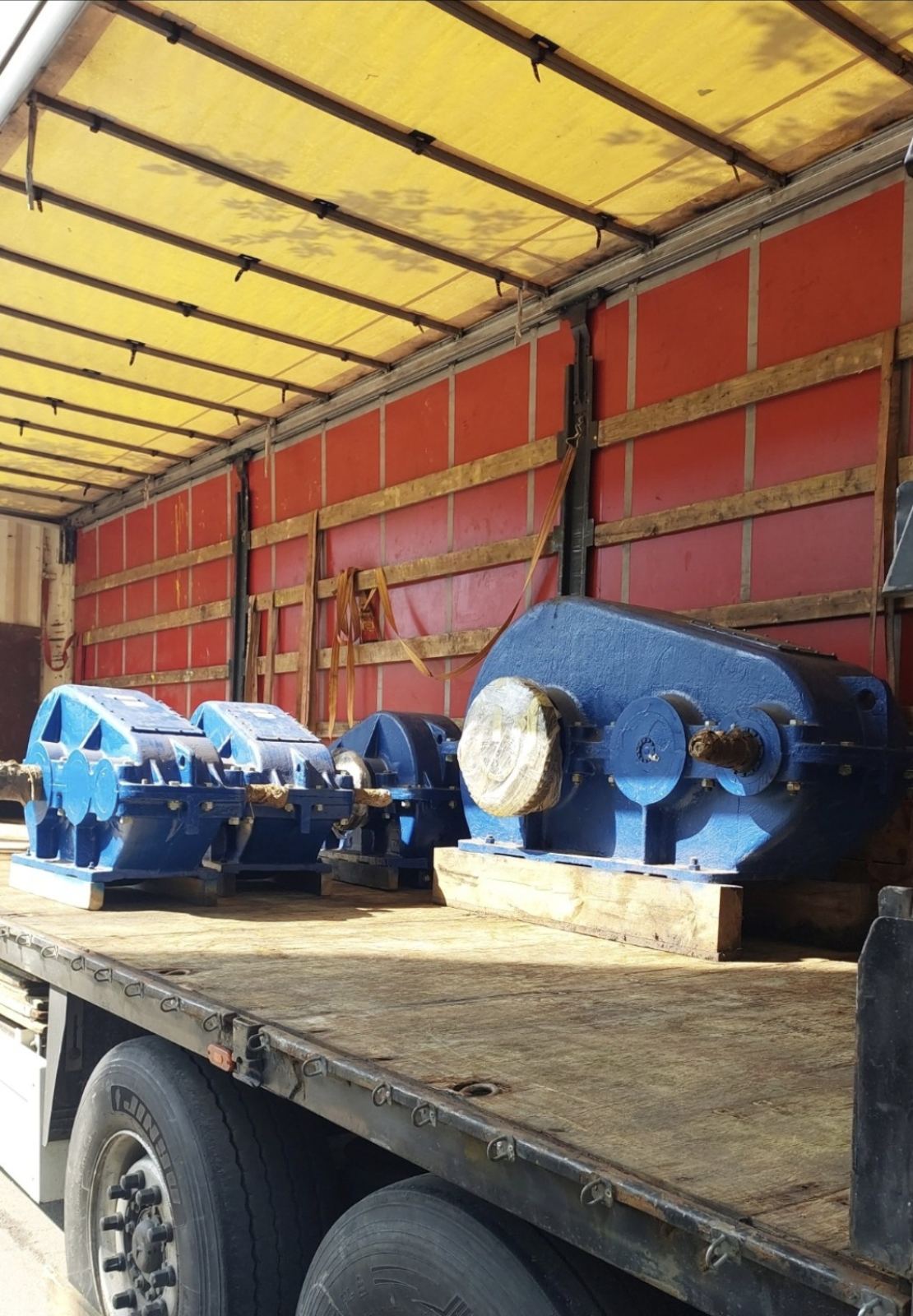

Цилиндрический редуктор Ц2-400(П) — промышленный двухступенчатый редуктор повышенной надежности

Редуктор Ц2-400(П)

— это цилиндрический двухступенчатый редуктор с горизонтальным расположением валов, предназначенный для передачи крутящего момента и понижения частоты вращения в составе промышленных приводов. Редуктор рассчитан на работу в тяжелых условиях эксплуатации и применяется в оборудовании с продолжительными и переменными нагрузками.

Редукторы типа Ц2-400 относятся к универсальным редукторам общего назначения и широко используются в горнодобывающей, металлургической, строительной и перерабатывающей промышленности.

Назначение редуктора Ц2-400(П)

Редуктор Ц2-400 предназначен для:

• понижения частоты вращения электродвигателя;

• увеличения и передачи крутящего момента;

• стабильной работы в режимах S1 и S3;

• эксплуатации в составе стационарных и передвижных механизмов.

Области применения

Редуктор Ц2-400 используется в следующих видах оборудования:

• ленточные, цепные и скребковые конвейеры;

• подъемно-транспортные механизмы;

• лебедки и тали;

• дробилки, грохоты, смесители;

• технологические линии и промышленные приводы;

• оборудование горно-обогатительных и металлургических предприятий.

Конструктивные особенности и преимущества

• цилиндрическая двухступенчатая зубчатая передача;

• высокий КПД и равномерное распределение нагрузки;

• повышенная износостойкость зубчатых колес;

• массивный корпус с хорошей теплоотдачей;

• возможность реверсивной работы;

• удобство обслуживания и ремонта;

• длительный срок эксплуатации при соблюдении регламентов.

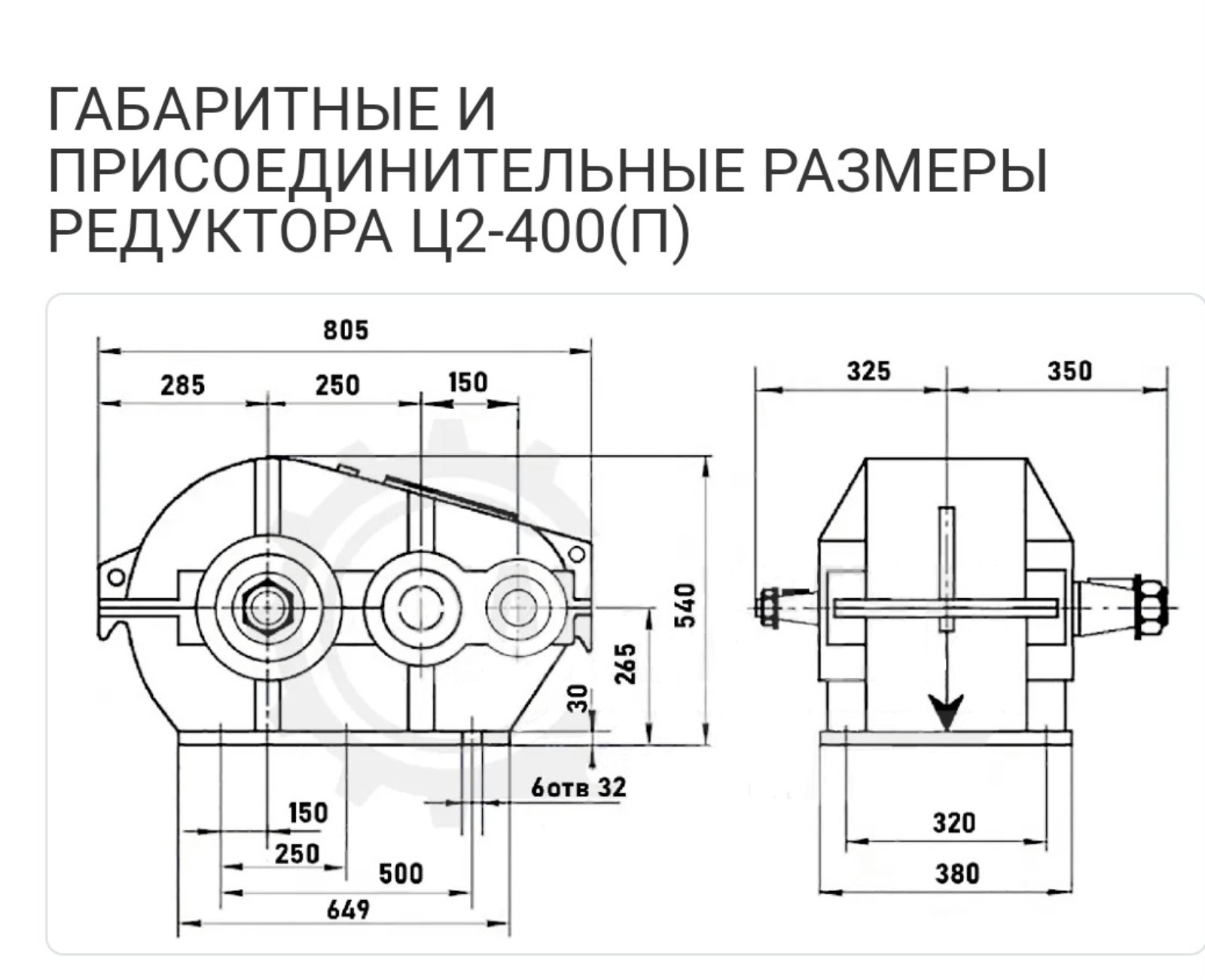

Основные технические характеристики Ц2-400(П)

Исполнение валов редуктора Ц2-400(П)

Редуктор может изготавливаться со следующими вариантами валов:

• входной и выходной цилиндрический вал;

• коническое исполнение валов;

• валы под муфту или специальное соединение;

• индивидуальные размеры валов под привод заказчика.

Присоединительные размеры входных и выходных валов редуктора Ц2-400(П)

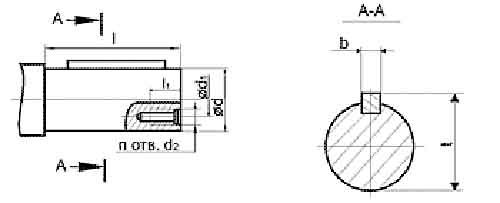

Исполнение Ц — цилиндрический:

Исполнение К — конический:

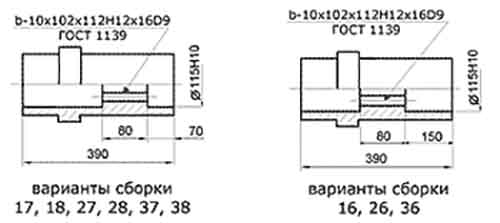

Исполнение П — полый:

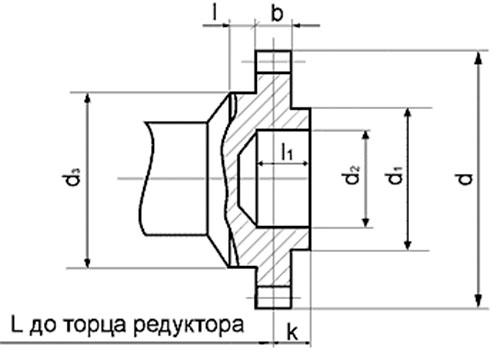

Исполнение М — муфтовый:

Исполнение КА — для присоединения командоаппарата:

Схемы сборки

Редуктор Ц2-400 поставляется с различными схемами сборки, что позволяет адаптировать его под конкретную компоновку оборудования.

Наиболее распространённые схемы:

• 11

• 12

• 21

• 22

Схема сборки определяет взаимное расположение входного и выходного валов и упрощает монтаж редуктора в привод.

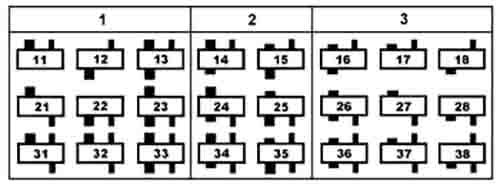

Варианты сборки редуктора Ц2-400 (по ГОСТ 20373-94)

1 — основные;
2 — для присоединения приборов и автоматики;
3 — варианты сборки полого вала.

Смазка и обслуживание

Своевременное обслуживание обеспечивает стабильную работу редуктора и увеличивает срок его службы.

Подготовка редуктора Ц2-400 к работе


Общие сведения


Наименование: Редуктор цилиндрический двухступенчатый Ц2-400
Тип передачи: цилиндрическая, косозубая
Назначение: понижение частоты вращения и увеличение крутящего момента
Условия эксплуатации: промышленное оборудование, непрерывный/периодический режим

2. Внешний осмотр
☐ Отсутствие трещин корпуса
☐ Отсутствие механических повреждений
☐ Целостность крышек, фланцев, лап
☐ Отсутствие следов коррозии
☐ Наличие заводской маркировки и таблички

3. Комплектность
☐ Корпус редуктора в сборе
☐ Входной вал
☐ Выходной вал
☐ Подшипники (установлены)
☐ Крышки подшипников
☐ Уплотнения (манжеты)
☐ Маслозаливная пробка
☐ Маслосливная пробка
☐ Сапун (дыхательный клапан)
☐ Паспорт / техническая документация

4. Проверка вращения
☐ Проворачивание входного вала вручную
☐ Отсутствие заеданий
☐ Равномерный ход
☐ Отсутствие посторонних шумов
☐ Люфты в допустимых пределах

5. Смазка
☐ Промывка (при необходимости, после хранения)
☐ Заправка редукторным маслом согласно паспорту

Рекомендуемые масла:
И-40А / И-50А (умеренные режимы)
ISO VG 150–220 (индустриальные редукторные)
☐ Уровень масла по смотровому отверстию
☐ Герметичность соединений

6. Монтаж
☐ Установка на ровное и жёсткое основание
☐ Проверка соосности с электродвигателем
☐ Проверка соосности с рабочей машиной
☐ Надёжное крепление болтами
☐ Отсутствие перекосов

7. Подключение привода
☐ Муфта установлена правильно
☐ Муфта отцентрирована
☐ Защитный кожух муфты установлен
☐ Электродвигатель соответствует мощности и оборотам

8. Пробный пуск (обкатка)
☐ Пуск без нагрузки (15–30 мин)
☐ Контроль шума и вибрации
☐ Контроль нагрева корпуса (не более 60–70 °C)
☐ Проверка отсутствия течи масла
☐ Пуск под частичной нагрузкой
☐ Выход на номинальный режим

9. После обкатки
☐ Проверка уровня масла
☐ Подтяжка крепёжных болтов
☐ Осмотр уплотнений
☐ Запись в журнал эксплуатацииМаркировка редуктора Ц2-400(П)

Пример обозначения:

Ц2-400-20-12-У

Расшифровка:

• Ц2 — тип редуктора;

• 400 — межосевое расстояние;

• 20 — передаточное число;

• 12 — схема сборки;

• У — климатическое исполнение.

Преимущества выбора редуктора Ц2-400(П)

• универсальность применения;

• высокая надежность при тяжелых нагрузках;

• возможность изготовления под заказ;

• совместимость с различными электродвигателями;

• оптимальное соотношение цены и ресурса;

• подходит для промышленного и инфраструктурного оборудования.
