Описание

Блок магнитных усилителей БД.511.13 предназначен для использования в качестве промежуточных каскадов усиления с более мощными магнитными усилителями серий УМ3П в различных схемах электроприводов экскаваторов.

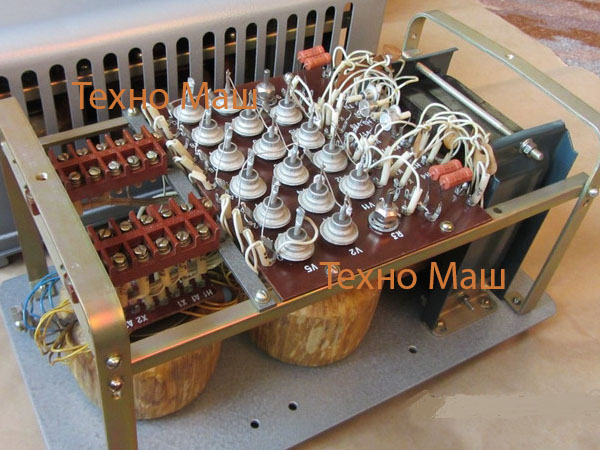

Блок представляют собой комплектное устройство, включающее магнитные усилители, выполненные на тороидальных магнитопроводах, трансформаторы, диоды, конденсаторы и резисторы.

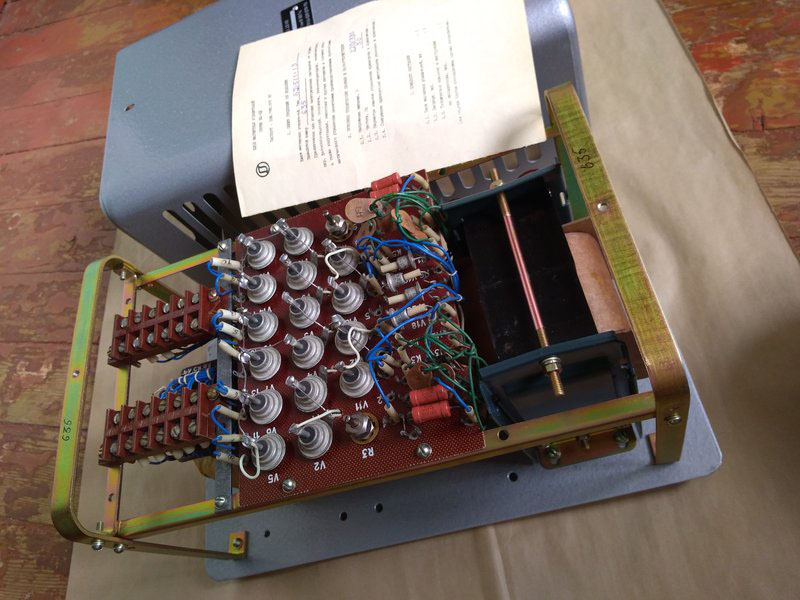

Все узлы блока смонтированы на металлической панели и закрыты металлическим кожухом, имеющим вентиляционные отверстия (жалюзи) и паз для ввода проводов внешнего монтажа. К металлической панели приварен угольник, предназначенный для заземления блоков. Внутри кожуха установлены выводные клеммы для внешнего подсоединения всех цепей.

В основу работы блока положен принцип действия магнитных усилителей с самонасыщением.

Блоки магнитных усилителей БД.511.13.У3 предназначены для эксплуатации в следующих условиях:
а) высота на уровнем моря не более 2000 м;
б) температура окружающей среды:
— для умеренного климата от -20°С до +35°С;
— для тропического климата от -20°С до +45°С;
в) относительная влажность окружающей среды — не более 80% при +20°С и не более 50% при верхнем значении температуры окружающей среды;
г) вибрационные нагрузки – в диапазоне частот от 1 до 35 Гц с максимальные ускорением до 0,5g; должны отсутствовать ударные нагрузки;
д) рабочее положение блоков — вертикальное или горизонтальное.

Напряжение питающей сети — 220В, с допустимым отклонением:
а) кратковременным — на ±10%;
б) длительным – на ±5% от номинального значения.

Основные технические характеристики
Блок магнитных усилителей БД.511.13.У3

Принцип работы блока магнитных усилителей БД.511.13.У3

Работа блока основана на принципе магнитного усиления с самонасыщением магнитопроводов. Блок предназначен для формирования и усиления управляющих сигналов в схемах электроприводов карьерных экскаваторов, обеспечивая стабильную работу исполнительных механизмов и высокую надежность системы управления.

Область применения

Блок магнитных усилителей БД.511.13.У3 применяется в системах управления:

• экскаваторов ЭШ-10/70;

• экскаваторов ЭШ-6/45;

• промышленного электрооборудования;

• систем автоматического управления электроприводами;

• шкафов управления постоянного и переменного тока.

Комплектация блока

В состав блока входят:

• магнитные усилители;

• тороидальные магнитопроводы;

• силовые трансформаторы;

• диоды;

• конденсаторы;

• резисторы;

• клеммные колодки;

• металлическая монтажная панель;

• защитный металлический кожух с вентиляционными жалюзи.

Установка блока БД.511.13.У3

Монтаж блока выполняется квалифицированным персоналом в соответствии со схемой электрических соединений.

Перед установкой необходимо:

• проверить комплектность изделия;

• выполнить внешний осмотр;

• проверить состояние клеммных соединений;

• проверить надежность заземления;

• убедиться в отсутствии механических повреждений.

Допускается вертикальная или горизонтальная установка блока.

Эксплуатация

При эксплуатации рекомендуется:

• исключить ударные нагрузки;

• соблюдать допустимые климатические условия;

• контролировать надежность электрических соединений;

• периодически очищать вентиляционные отверстия от пыли;

• не допускать перегрева блока;

• использовать изделие только по назначению.

Техническое обслуживание

Во время эксплуатации рекомендуется выполнять:

• очистку внутренних поверхностей от пыли;

• проверку состояния магнитопроводов;

• контроль крепления элементов;

• проверку электрических соединений;

• подтяжку контактных соединений;

• проверку сопротивления изоляции;

• проверку работы блока после технического обслуживания.

Транспортировка

Блок магнитных усилителей допускается транспортировать автомобильным, железнодорожным и морским транспортом при соблюдении требований по защите изделия от механических повреждений, влаги и атмосферных осадков.

Хранение

Хранение блока должно осуществляться:

• в закрытых сухих помещениях;

• при отсутствии агрессивных паров и газов;

• с защитой от прямого попадания влаги;

• при соблюдении температурных условий, предусмотренных паспортом.

Контроль качества

ПП «ТЕХНО-МАРКЕТ» осуществляет:

• входной контроль комплектующих;

• контроль качества сборки;

• проверку электрических параметров;

• испытания изделия перед отгрузкой;

• контроль комплектности поставки.
