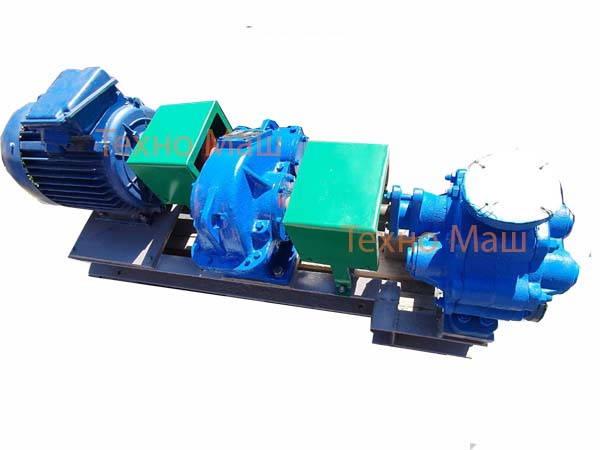

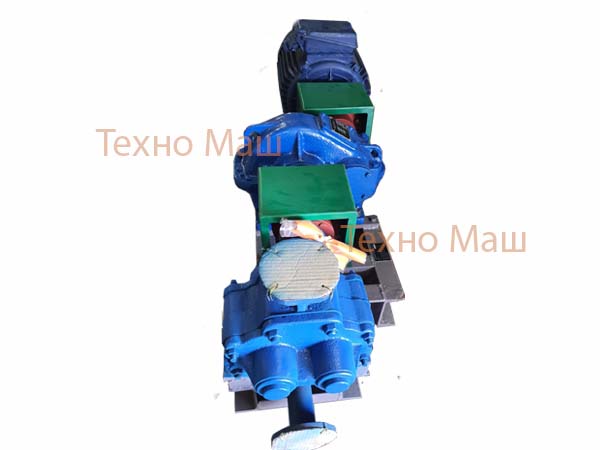

Агрегат насосный для патоки П-3/10

Описание

Want create site? Find Free WordPress Themes and plugins.

Агрегат насосный для патоки П-3/10 широко применяется в пищевой (кондитерской) промышленности для перекачки шоколадных масс, шоколадной глазури патоки, мелассы, мезги, сусла, карамели. В промышленности – для лака, битума.  Также может использоваться для перекачки любых других вязких жидкостей в пищевой, химической и других отраслях промышленности. Вязкость перекачиваемой жидкости от 0,14 до 12 ПаС. Самовсасывание – до 4 м.

Преимущества Насоса П-3/10:

  • Насос П-3/10 прост в эксплуатации, а также в обслуживании;
  • Насосы имеют универсальную конструкцию. Размеры установочные и присоединительные для различных исполнений идентичны;
  • Насос П-3/10 имеет низкую скорость вращения рабочих органов, данный факт благотворительно сказывается  на сроке службы насосного агрегата

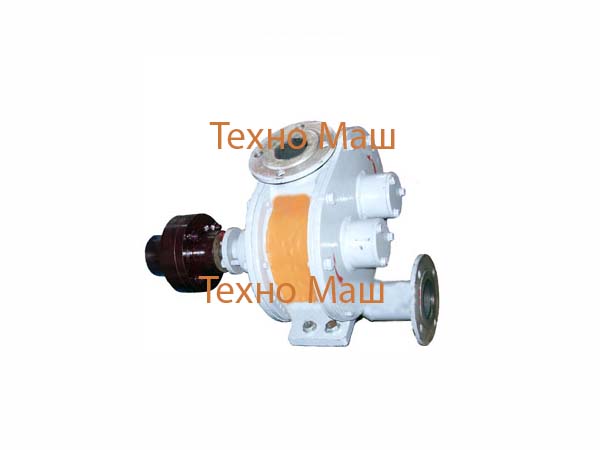

Насос состоит из корпуса 10 с всасывающим и нагнетающим отверстиями и двух крышек у, привернутых к корпусу болтами 6. Между корпусом 10 и крышками 9 имеется картонная прокладка 11. Внутри корпуса 10 помещены рабочие шестерни” 2 и 5, укрепленные на валах 1 и 14. Шестерня 3 – ведомая, шестерня 5 – ведущая. Подшипниками валов 1 и 14 служат крышки Р, имеющие приливы, в которые запрессованы втулки 2 концы вала 1 шестерни 3 находятся внутри подшипников крышки 9 и закрыты заглушками 13 с помощью болтов 4. Вал 14 шестерни 5 одним концом входит в подшипник, закрытый заглушкой 13, а другим – через второй подшипник выходит наружу. В подшипнике со стороны выходящего вала имеются сальниковая набивка и грундбукса 12.

Насос ШН8КК всасывающему отверстию корпуса насоса крепится болтами патрубок 7, предназначенный для присоединения трубопровода; нагнетающее отверстие имеет присоединительный фланец 8.

Привод насоса – от электродвигателя через редуктор или трансмиссию. Потребная мощность электродвигателя зависит от высоты подъема, вязкости и количества перекачиваемой жидкости и сопротивления в трубопроводах (насос поставляется без привода).

Характеристики:

  • Двигатель: 7,5кВт, 750-1000 об/мин;
  • Редуктор: ЦОН-15;
  • Насос ШН8К: Производительность 10м3/ч, вх/вых отверстия – 50/50мм., давление 5 Атм.
