Описание

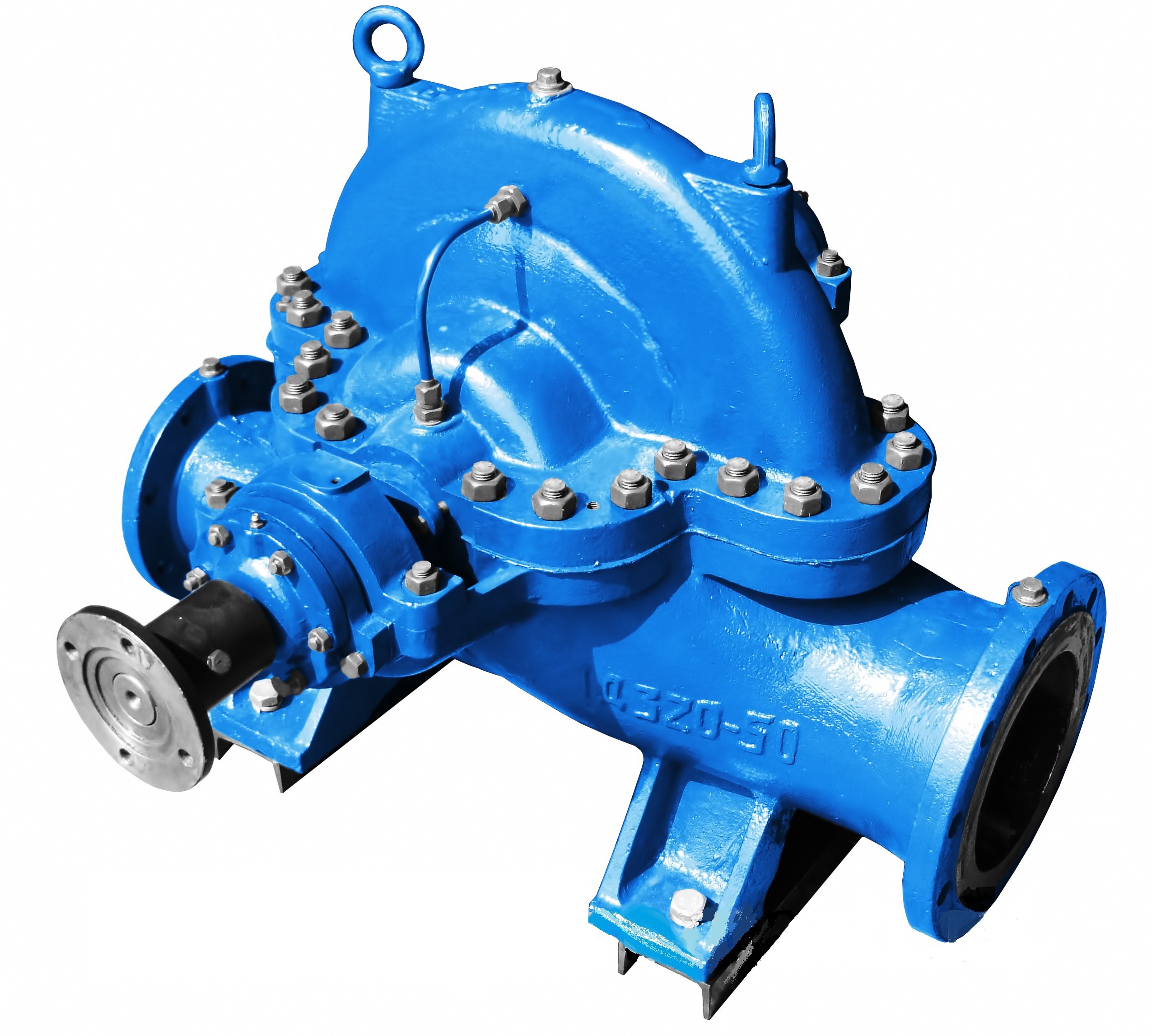

Насос Д320-50 — это горизонтальный,  одноступенчатый насос двустороннего входа.
Насос Д 320-50 предназначен для перекачивания воды и сходных с ней по вязкости (36 сСт) и химической активности жидкостей, с температурой до +85 Гр.С, содержащих твердые включения до 0,05% по массе, размером до 0,2 мм.
Привод насоса осуществляется через упругую муфту от асинхронного электродвигателя обще промышленного исполнения Электродвигатели серии АИР, АМН и др.
Насосы типа Д изготавливаются из Серого чугуна.
Для уплотнения вала насоса Д320-50 — используется сальниковая набивка.
Гидравлический затвор сальника обеспечивается посредством подвода жидкости к кольцу сальника по специальным трубопроводам из напорной полости насоса.
Допускаемая вакуум метрическая высота всасывания насоса Д до 5,5 м.
Давление на входе в насос Д  марки Д320-50 достигает 0,3 МПа.

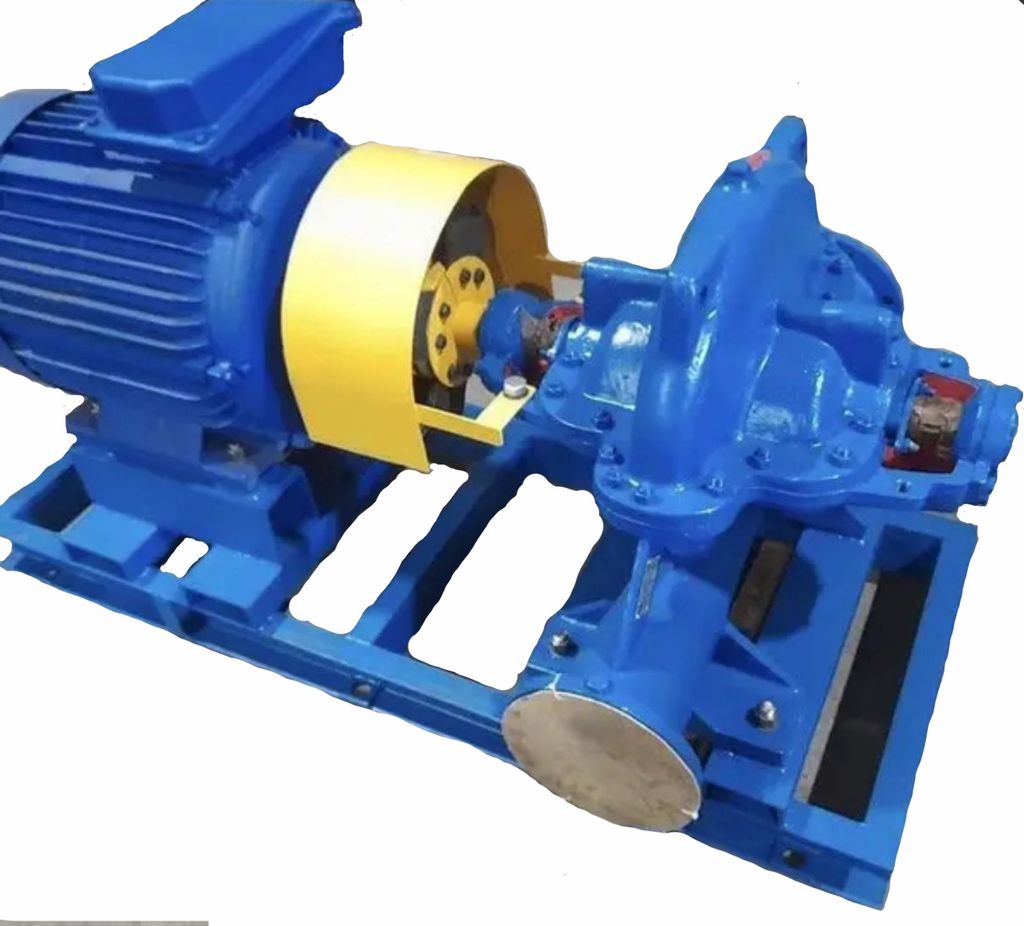

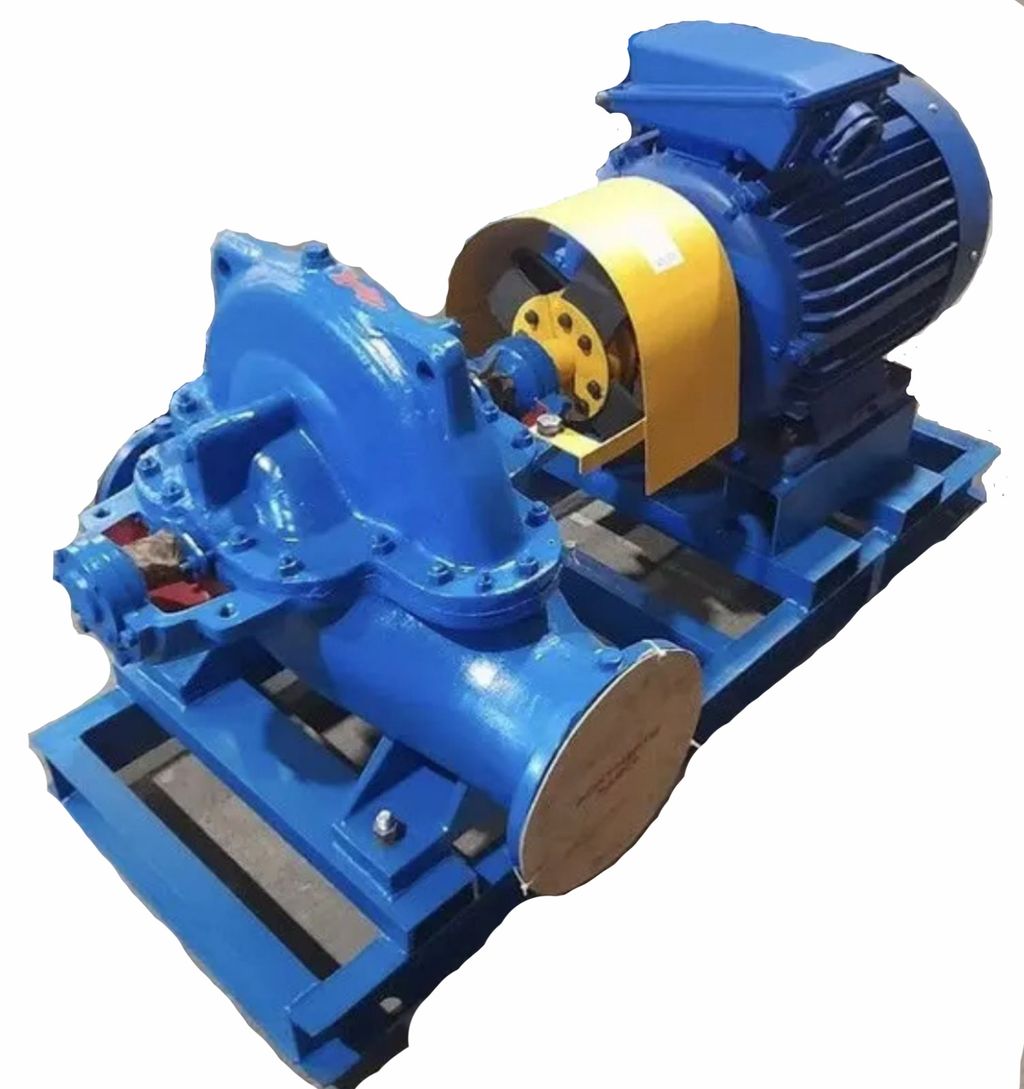

Насосный агрегат  Д320 50комплектуется электродвигателем 75 квт*1500 об/мин .
Диаметр патрубков насоса Д 320-50:
-входной Ду-200, Ру-6
-напорный Ду-150, Ру-6.
Д320-50а — агрегат с первой обточкой рабочего колеса (диаметр р/к 200 мм) с параметрами
Подача/напор 300/39 соответственно.

Данный насос комплектуется электродвигателем 55 квт*1500 об/мин .
Д320-50б — агрегат с второй обточкой раб. колеса (диаметр рабочего колеса  175 мм) с параметрами
подача/напор =275/36. Данный насос комплектуется электродвигателем  45квт *1500 об/мин.

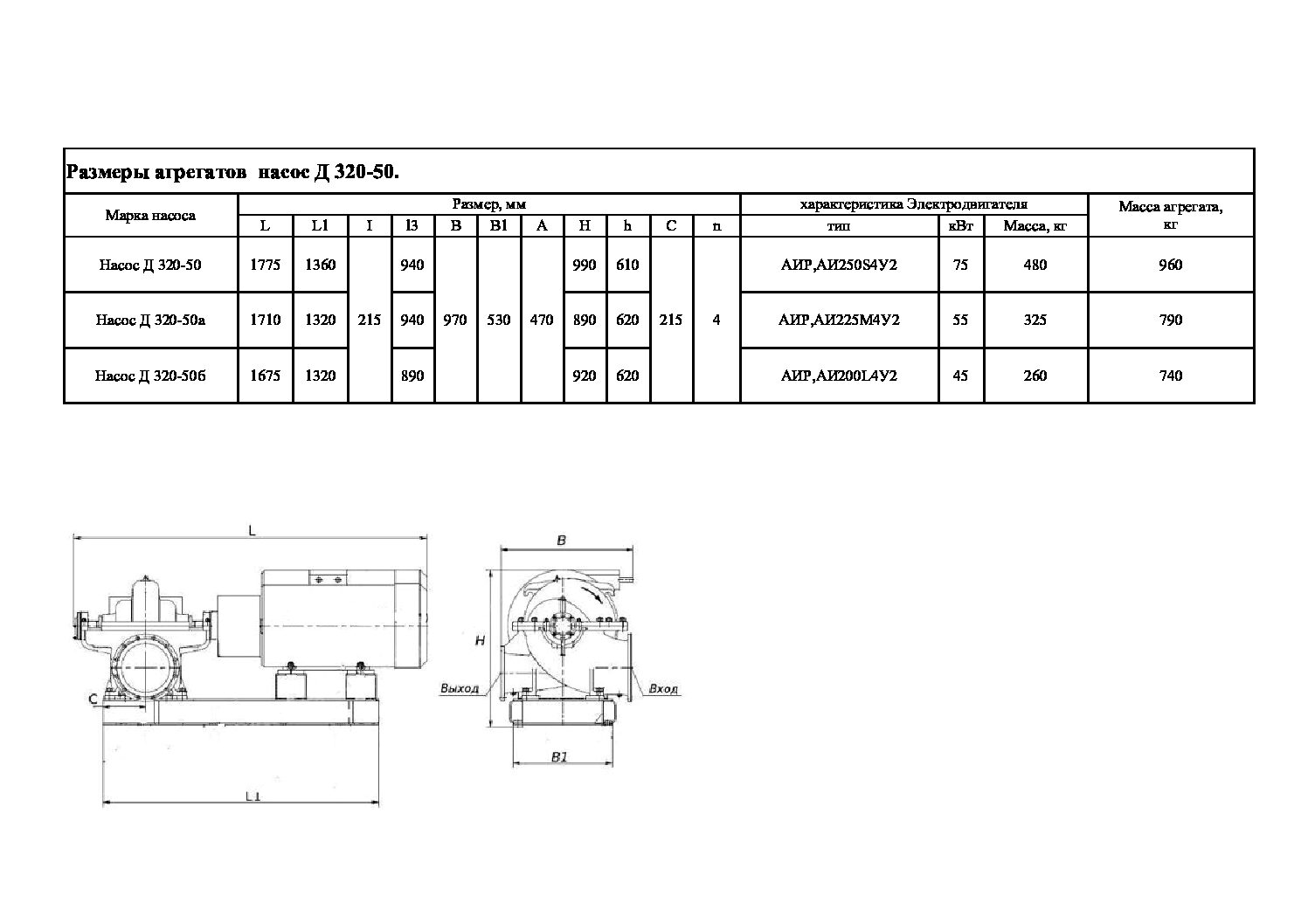

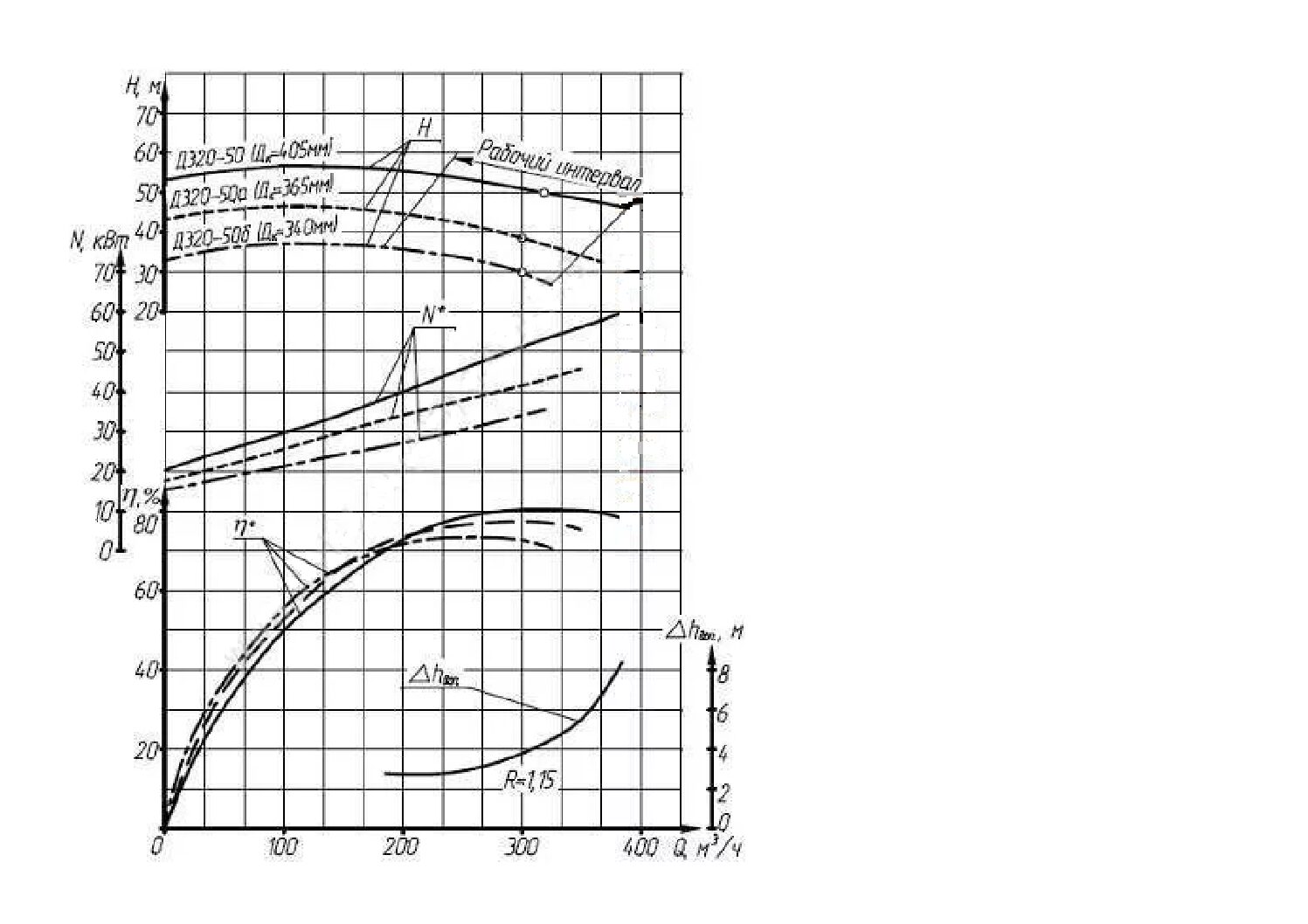

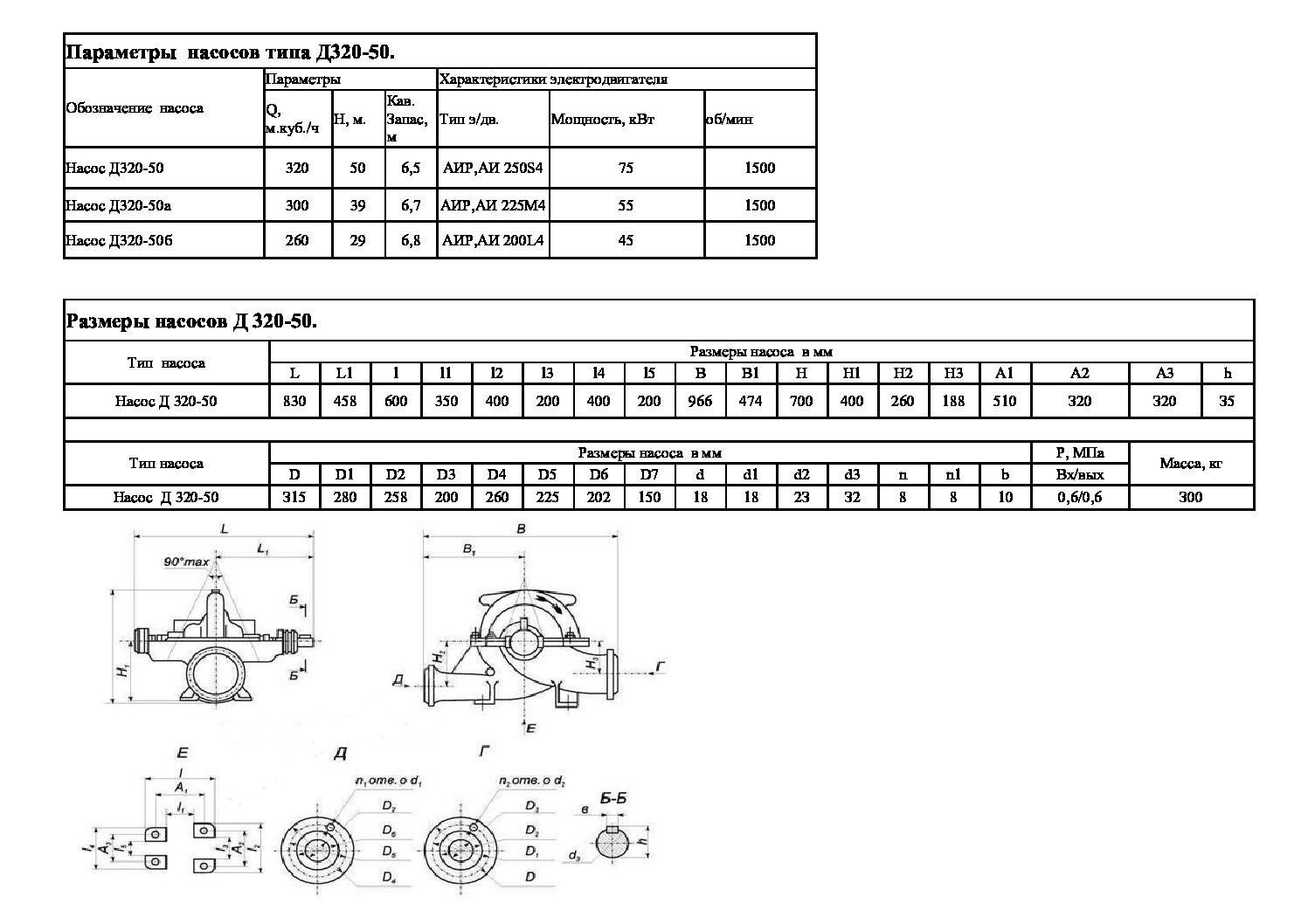

Параметры  насосов типа Д320-50 и размеры агрегатов на их базе указаны в прелагаемых таблицах и схемах.

The D320-50 pump is a horizontal, single-stage, double-entry pump.
Pump D 320-50 is designed for pumping water and liquids similar in viscosity (36 cSt) and chemical activity, with temperatures up to +85 Celsius, containing solid inclusions up to 0.05% by weight, up to 0.2 mm in size .
The pump is driven through an elastic coupling from an asynchronous electric motor of general industrial design. Electric motors of the AIR, AMN, etc. series.
Type D pumps are made of gray cast iron.
To seal the shaft of the D320-50 pump, an oil seal packing is used.

The hydraulic seal of the oil seal is provided by supplying liquid to the oil seal ring through special pipelines from the pressure cavity of the pump.
The permissible vacuum metric suction height of the pump D is up to 5.5 m.
The pressure at the inlet to pump D of the D320-50 brand reaches 0.3 MPa.

The pumping unit D320 50 is equipped with an electric motor of 75 kW * 1500 rpm.
Diameter of pump pipes D 320-50:
-input Du-200, Ru-6
-pressure Du-150, Ru-6.
D320-50a — unit with the first turning of the impeller (diameter of the impeller 200 mm) with parameters
Feed/pressure 300/39 respectively.

This pump is equipped with an electric motor of 55 kW*1500 rpm.
D320-50b — unit with second turning slave. wheels (impeller diameter 175 mm) with parameters
flow/pressure = 275/36. This pump is equipped with a 45kW *1500 rpm electric motor.

The parameters of pumps of type D320-50 and the dimensions of units based on them are indicated in the tables and diagrams provided.
