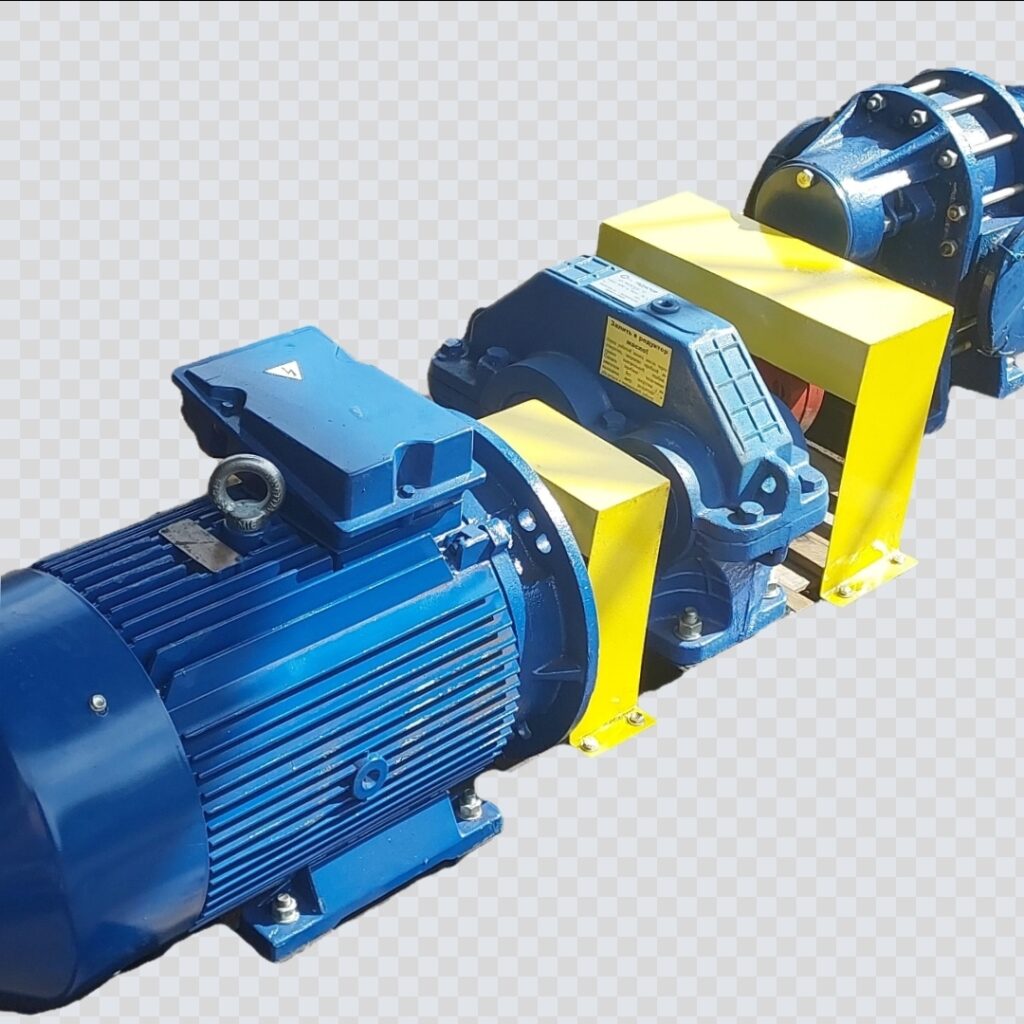

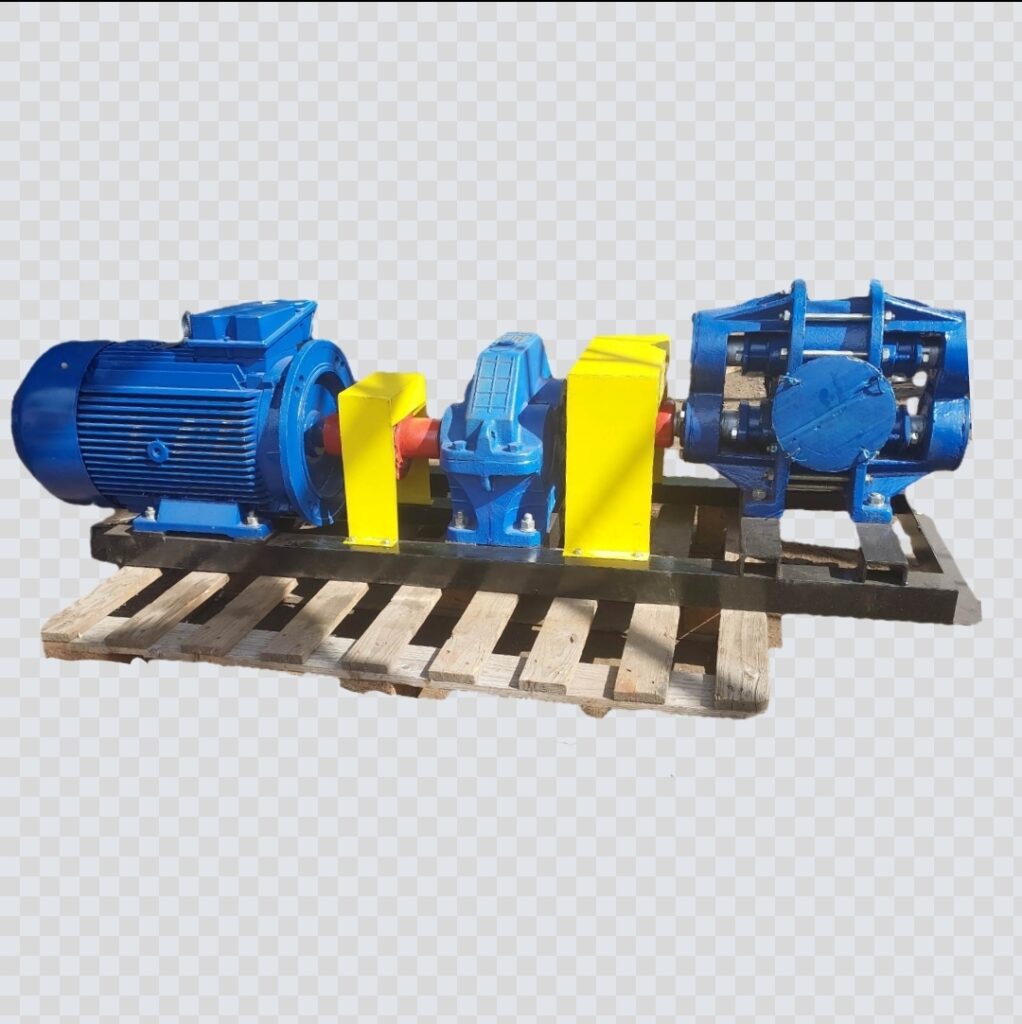

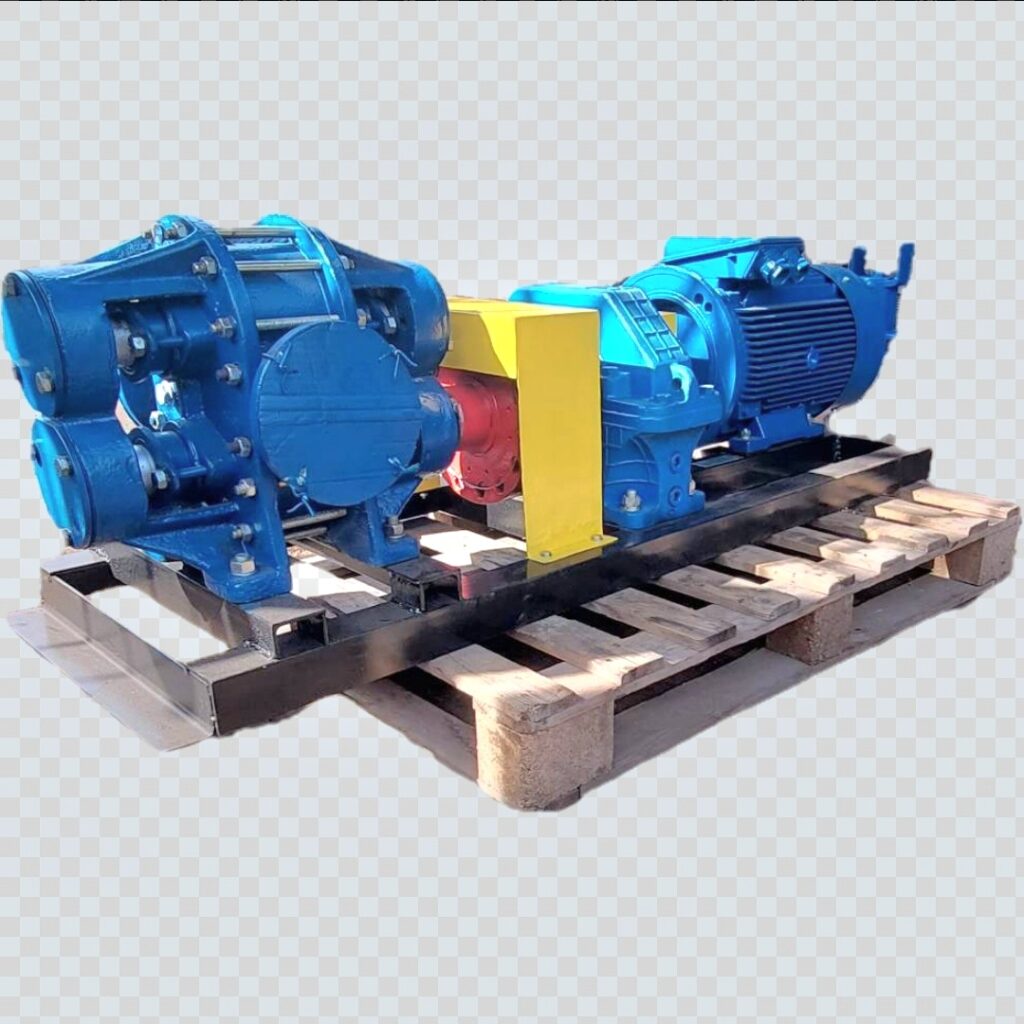

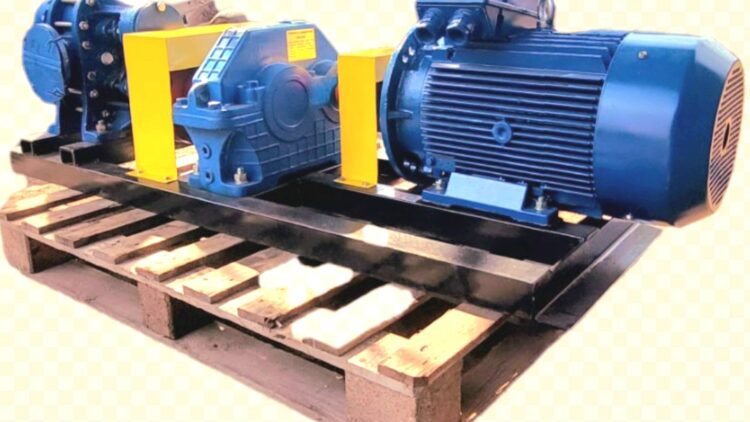

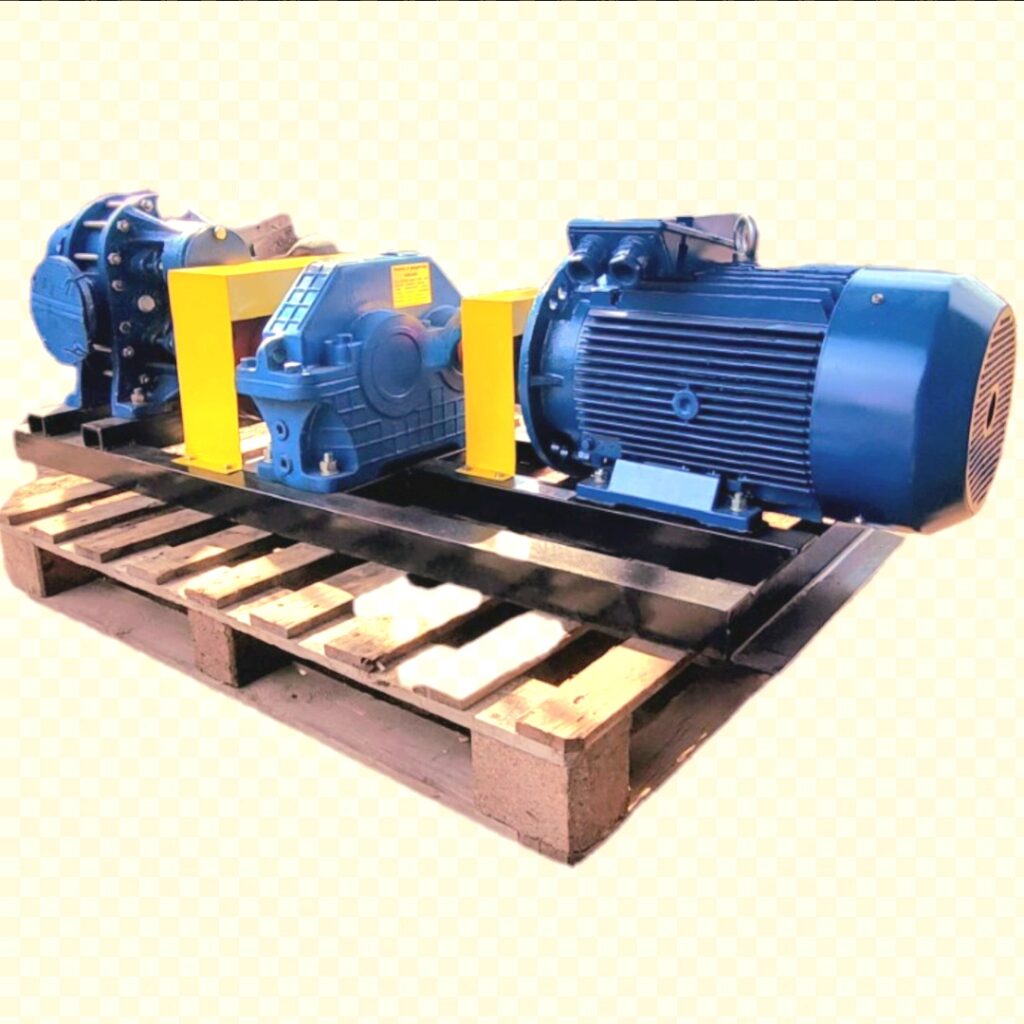

Насос  шестеренный НАП-30 состоит  из  корпуса с всасывающим и нагнетательным  патрубками,  одной  пары  рабочих  шестерен и  двух  чугунных крышек с  запрессованными  в  них  подшипниками .Корпус,  зажатый  между  двумя  крышками,   посредством   шпилек,  является  камерой  насоса. Рабочие  шестерни,  насаженные  на  параллельные  валы приводятся  во  вращение  от  электродвигателя  через  одноступенчатый  редуктор.  Валы  насоса  вращаются  в  подшипниках    В  месте  выхода  ведущего  вала   из  корпуса  насоса  имеется  сальник с  мягкой  набивкой,  поджимаемый  буксой.

•

•

Принцип  работы  насоса для патоки   прост  и  заключается  в  том,  что  при  вращении жидкость,  заполняющая  впадины  шестерен,  перемещается  вдоль  внутренней  стенки корпуса  насоса  до  момента,  пока  не  произойдет  сцепление  зубьев. Вследствие  этого  начинается  выталкивание  жидкости  под  давлением  в  напорный  патрубок.

Техническое  обслуживание   Во  время  эксплуатации  насоса  рекомендуется    соблюдать  следующие условия:

— по  мере  ослабления  набивки  сальниковую  грундбуксу  подтягивают,  при потере  плотности  сальниковую  набивку  периодически меняют;                                                                                        — насос  должен  работать  с  подпором  всасывания,  перед  пуском   корпус  и всасывающую магистраль  необходимо заполнить перекачиваемой  жидкстью;                 — допускается  реверсивная  работа  насоса;

— при  осмотре  рабочих  органов  насос  разбирают,  не  снимая  его  с  плиты, для  чего  отворачивают  14 гаек,  фиксирующих  крышку  насоса относительно  корпуса,  и  2  болта,  крепящих  его  к  плите,  снимают  крышку насоса   и  осматривают  его  рабочие  органы;

•

•

По  мере  накопления  в  сборнике  просачивающейся  через  сальниковое  уплотнение  патоки  ее  необходимо  переодически  отсасывать,  открыва я специальный  вентиль  на  трубопроводе  и  прикрывая  при  этом  вентиль  на основной  всасывающей  магистрали;
